關于DH02E-1-WW打滑開關的參數及使用說明
時間: 2020-01-16 11:27
瀏覽次數:
輸送帶速度檢測器可用于DH02E-1-WW輸送皮帶運行速度的監測,當被監測的運輸皮帶的運行速度低于預先設定值時,它能發出報警或停機信號,可有效地避免事故的發生和擴大。可應用于冶
非接觸接近探測器又稱為打滑開關,其性能特點壽命長、維護費用低.兩螺栓固定,確保安裝簡單一體化結構,集中的控制裝置,設定或故障檢修簡單無運動部件、無磨損、安全壽命長。
產品名稱:打滑檢測器,打滑開關,皮帶機專用打滑開關
輸送帶速度檢測器可用于DH02E-1-WW輸送皮帶運行速度的監測,當被監測的運輸皮帶的運行速度低于預先設定值時,它能發出報警或停機信號,可有效地避免事故的發生和擴大。可應用于冶金、煤炭、礦山、水泥、電力、糧食等行業的皮帶運輸機中,是物料輸送系統中實現自動控制所不可缺少的監控裝置。
打滑開關的工作原理,盤隨膠帶運行而旋轉時,傳感器的磁感應信號輸入到控制電路中去,經放大、整形后進行計數。其計數值與預置數比較,判斷膠帶機的帶速,即:正常速度、打滑或超速等。同時,執行電路輸出相應的開關信號。DH系列非接觸打滑開關是通過檢測其探頭處電容的周期性變化工作的。如果被傳動軸、輪的端面或圓周面存在“不平整處",只要將打滑開關探頭對著有不平整處的部位安裝即可;如果找不到“不平整處"(軸、輪的端面平整且圓周面均勻光滑),只需在軸、輪的檢測處人為制造“不平整點"(在被檢測的面上加貼一小塊薄金屬片)即可。當電動機轉動時,通過轉動裝置驅使被傳動軸、輪轉動,打滑開關檢測到探頭電容周期變化時保持閉合狀態。當設備發生卡轉、堵轉、皮帶打滑、傳動帶脫落等故障時,被傳動軸將慢轉或停轉,打滑開關檢測到探頭電容的變化周期明顯變長,此周期如超過正常變化周期的兩倍之多,打滑開關將由閉合狀態轉為斷開。打滑開關如按“設備保護接線參考圖"接線時,可用來保護設備;如按“檢測轉動/停轉接線參考圖"接線時,可用來檢測“轉動"。
第一種技術參數
1、環境溫度:-30℃~65℃ 濕度:不大于85%
2、工作電壓:AC220V±10%(或DC24V)
3、觸點容量:二線式傳感器 500mA/220V(或300mA/DC24V)
4、開關形式:常閉型
5、防護竺級:IP67
6、測速范圍:帶速0.1-9.9米/秒
第二種HQZS-001SPT/D欠速檢測裝置主要技術指標:
1、檢測模式:非接觸式;
2、適應檢測帶速:0∽9.99米/秒;
3、可檢測速度打滑率:0∽100%;
4、速度測量誤差:< 0.1米/秒;
5、繼電器運行壽命:10萬次;
6、觸點容量:AC220V 3A;
7、供電電壓:AC220V 50Hz;
8、使用環境溫度:-25°+65℃
9、轉速顯示范圍:0∽9.99米/秒;
10、傳感器防護等級:IP67
結構特點:
觸輪采用鑄鐵鑄造,表面銑槽以耐磨打滑。
鑄鋁外殼,連接處配有密封圈,具有較好的防水性。
技術準確,工作穩定。
計數開關的預置數可根據用戶需要進行設置。
第三種打滑開關技術參數:
使用環境條件:環境溫度:-15℃~+65℃
相對濕度:不小于80%
工作電壓:AC 220V±10% 50HZ
整體功耗:<15W
測速范圍:20~999轉/分鐘;帶速 0.6~9.9米/秒
觸點容量:二線開關 1A /220V ; 四線開關 5A/380V (購買時注明)
開關形式:常閉型(可選常開型)
防護等級:IP67

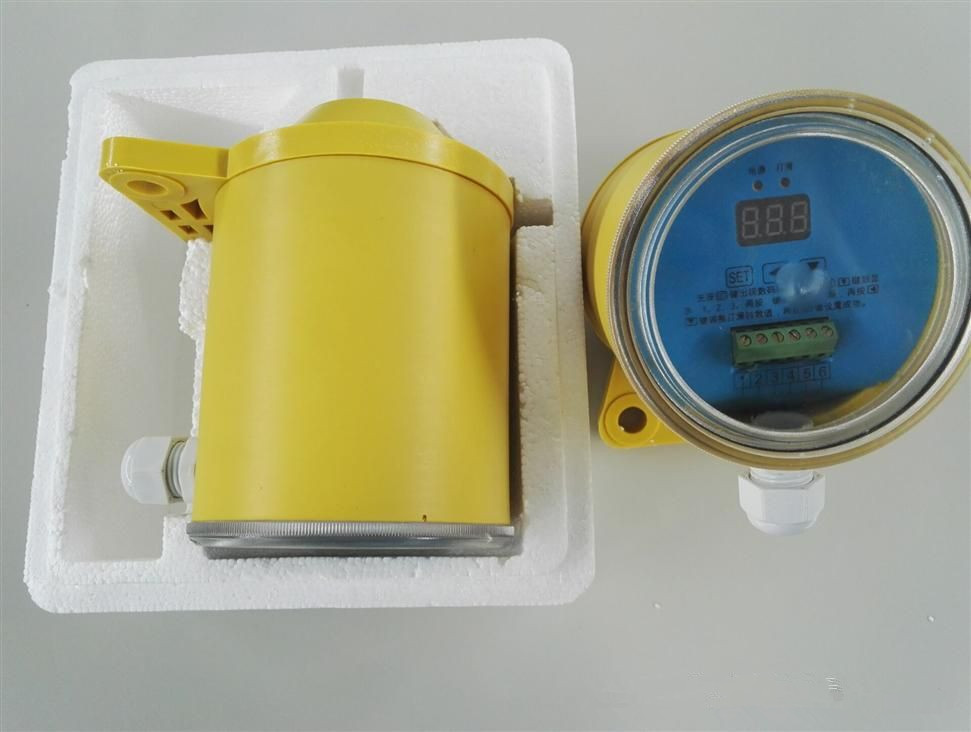

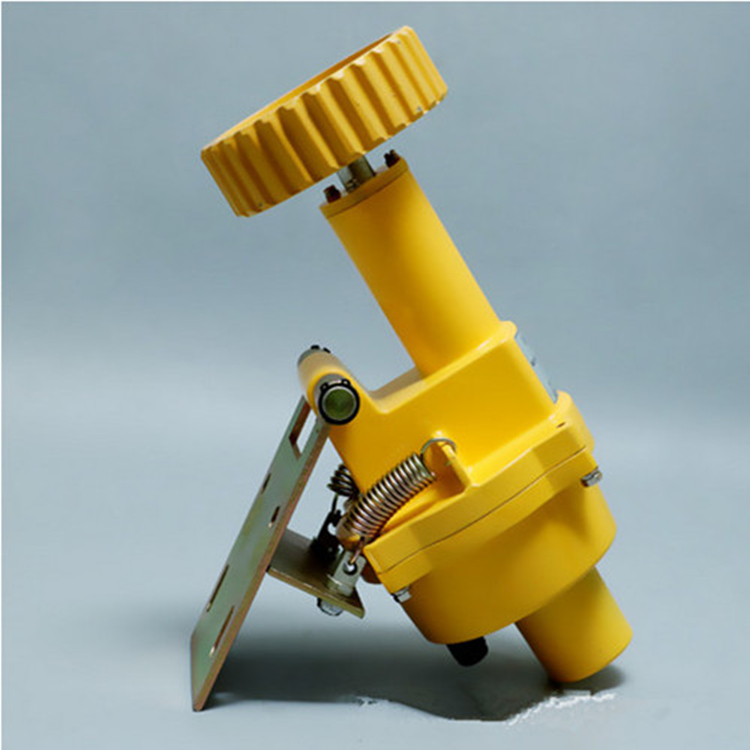

打滑開關分為兩種,一種為接觸式,另一種為非接觸式,請參考圖片選擇
打滑開關安裝使用與接線安裝時,可按下述要求并滿足現場使用條件安裝在帶式運輸機上膠帶的下面,安裝后應保證膠帶有料情況下使打滑檢測器與膠帶面平行,同時膠帶無料運轉時檢測器觸輪與膠帶面應可靠接觸,且安裝位置保證在振動最小和膠帶抖動最小的地方。當采用檢測器輸出軸和從動滾筒軸連接檢測膠帶實際帶速的方法時,可按安裝示意圖并選用柔性連軸器以保證產品工作正常。使用時只要將產品按安裝示意圖安裝在相應的位置上即可,我廠提供的產品均是按用戶訂貨時提出的要求生產制造的。由于理論上的帶速和實際膠帶運行速度有差異,用戶屆時可按我廠提供調整辦法適當的調整以切實適合正常工作狀態。比較、整形后進行計數。其計數值與預置數比較,判斷膠帶的帶速,同時執行電路輸出相應的開關信號。既:在達到低于打滑速度時執行電路輸出相應的開關信號,使主機停機。
