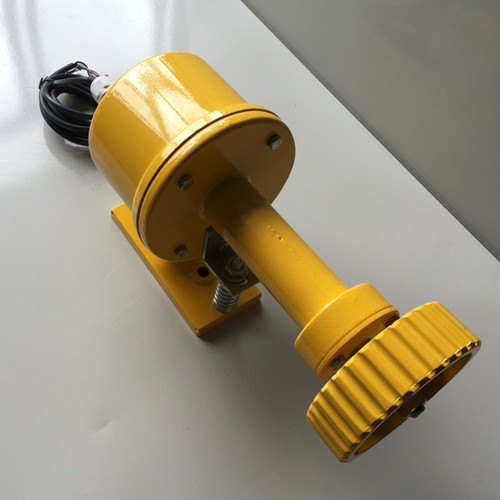

產品型號：XY21-Y1
XY21-Y1打滑開關適用場所
適用于對輸送機帶速進行實時檢測的煤礦行業、電力行業、糧食等行業。
XY21-Y1打滑開關主要特點：
1、智能型，產品名稱：打滑檢測器，打滑開關，皮帶機專用打滑開關，輸送帶速度檢測器可用于DH02E-1-WW輸送皮帶運行速度的監測，當被監測的運輸皮帶的運行速度低于預先設定值時，它能發出報警或停機信號，可有效地避免事故的發生和擴大。打滑開關可應用于冶金、煤炭、礦山、水泥、電力、糧食等行業的皮帶運輸機中，是物料輸送系統中實現自動控制所不可缺少的監控裝置。，一體化結構，免設置、調試，安裝簡單。替代普通旋轉探測器時反應快。
2、非接觸探測器，無運動部件、無磨損、安全壽命長、維護費用低。
3、兩線制，繼電器（或接觸器）作負載，可提供隔離無源觸點信號給計算機；也可直接串接在接觸器的自保觸點中用于設備保護。正常旋轉時繼電器（或接觸器）吸合。
4。打滑開關的電源范圍寬，驅動能力強，能直接驅動40A以內的接觸器。
XY21-Y1打滑開關===打滑檢測裝置===打滑檢測器
XY21-Y2打滑開關===打滑檢測器===打滑檢測儀
XY21-Y3打滑開關===速度檢測器===打滑檢測裝置
XY21-Y1打滑開關參數
1、檢測模式：非接觸式；
2、適應檢測帶速：0∽9.99米/秒；
3、可檢測速度打滑率：0∽100%；
4、速度測量誤差：< 0.1米/秒；
5、繼電器運行壽命：10萬次；
6、觸點容量：AC220V 3A；
7、供電電壓：AC220V 50Hz；
8、使用環境溫度：-25°+65℃
9、轉速顯示范圍：0∽9.99米/秒；
10、傳感器防護等級：IP67；
安裝說明：
先將固定支架焊在輸送機的橫梁上；再將支臂用銷軸、開口銷連接在支架上。
安裝后應滿足下述要求：
打滑檢測裝置膠帶運行方向順向防止，觸輪距膠帶邊緣200-300mm
感應面與開關閘的距離4mm為佳，感應點可以是從動輪處凸出（面）部分（鐵類），也可以采用凹面作為感應面。如果從動輪側面無凹凸面，可以在從動輪內側骨架上焊接一厚度為7mm鐵片作感應面。感應面面積必須大于開關感應面（出廠時已配感應面）
注：有些輸送機從動輪無法安裝的，可安裝在于膠帶緊密接解且在膠帶運行中不會出現脫離膠帶能正常運轉的轉軸或滋輪處。某些安裝位置可能需要現場制作安裝支架，特殊情況下，如需要從新調節開關速度是時，在安裝好開關后，啟運輸送機。在輸送機正常速度下逆時針方向調整開方微開關內部電位器，調整到動作指示燈
本公司專業生產接近開關，光電開關，打滑檢測器安裝使用與接線安裝時，可按下述要求并滿足現場使用條件安裝在帶式運輸機上膠帶的下面，安裝后應保證膠帶有料情況下使打滑檢測器與膠帶面平行，同時膠帶無料運轉時檢測器觸輪與膠帶面應可靠接觸，且安裝位置保證在振動最小和膠帶抖動最小的地方。打滑開關當采用檢測器輸出軸和從動滾筒軸連接檢測膠帶實際帶速的方法時，可按安裝示意圖并選用柔性連軸器以保證產品工作正常。打滑開關使用時只要將產品按安裝示意圖安裝在相應的位置上即可，我廠提供的產品均是按用戶訂貨時提出的要求生產制造的。打滑開關由于理論上的帶速和實際膠帶運行速度有差異，用戶屆時可按我廠提供調整辦法適當?shù)恼{整以切實適合正常工作狀態。比較、整形后進行計數。其計數值與預置數比較，判斷膠帶的帶速，同時執行電路輸出相應的開關信號。既：在達到低于打滑速度時執行電路輸出相應的開關信號，使主機停機。，磁性開關，拉繩開關，跑偏開關，打滑開關，傾斜開關，溜槽堵塞檢測裝置，打滑開關使用安裝：感應面與開關閘的距離4mm為佳，感應點可以是從動輪處凸出（面）部分（鐵類），也可以采用凹面作為感應面。如果從動輪側面無凹凸面，可以在從動輪內側骨架上焊接一厚度為7mm鐵片作感應面。感應面面積必須大于開關感應面（出廠時已配感應面）注：有些輸送機從動輪無法安裝的，打滑開關可安裝在于膠帶緊密接解且在膠帶運行中不會出現脫離膠帶能正常運轉的轉軸或滋輪處。某些安裝位置可能需要現場制作安裝支架，特殊情況下，如需要從新調節開關速度是時，打滑開關在安裝好開關后，啟運輸送機。在輸送機正常速度下逆時針方向調整開方微開關內部電位器，調整到動作指示燈連接方式：接線方式參照標牌所標線色。，縱向撕裂開關，料位開關，低速開關等皮帶輸送保護裝置，產品規格齊全，質量保證，歡迎來電咨詢采購。
，工作原理：DH系列非接觸打滑開關是通過檢測其探頭處電容的周期性變化工作的。如果被傳動軸、輪的端面或圓周面存在“不平整處"，只要將打滑開關探頭對著有不平整處的部位安裝即可；如果找不到“不平整處"（軸、輪的端面平整且圓周面均勻光滑），只需在軸、輪的檢測處人為制造“不平整點"（在被檢測的面上加貼一小塊薄金屬片）即可。當電動機轉動時，通過轉動裝置驅使被傳動軸、輪轉動，打滑開關檢測到探頭電容周期變化時保持閉合狀態。當設備發生卡轉、堵轉、皮帶打滑、傳動帶脫落等故障時，被傳動軸將慢轉或停轉，打滑開關檢測到探頭電容的變化周期明顯變長，此周期如超過正常變化周期的兩倍之多，打滑開關將由閉合狀態轉為斷開。打滑開關如按“設備保護接線參考圖"接線時，可用來保護設備；如按“檢測轉動/停轉接線參考圖"接線時，可用來檢測“轉動"。傳真：0537-2228358
