品牌 自營品牌 應用領域 化學品檢測,石油/化工,地礦,能源,電子/電氣/通訊/半導體
QZDH-II打滑開關 速度打滑簡介
速度用于對輸送機帶速進行檢測的新型裝置，對帶速進行實時檢測，已廣泛應用于輸送系統中膠帶上，為膠帶機的運行提供了可靠的檢測手段。
【詳細說明】
QZDH-II打滑開關 速度打滑說明
QZDH-II打滑開關 速度打滑簡介
速度用于對輸送機帶速進行檢測的新型裝置，對帶速進行實時檢測，已廣泛應用于輸送系統中膠帶上，為膠帶機的運行提供了可靠的檢測手段。

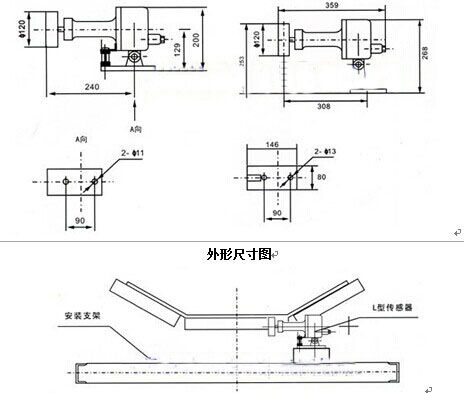

需水平安裝在上行膠帶和下行膠帶間的輸送機支架上，使觸輪與膠帶表面有一定的壓力防止發生觸輪跳動而產生的誤動作。當觸輪隨膠帶機運行而帶動內的脈沖盤，在脈沖盤旋轉時傳感器的磁應信號輸入到控制電路中去，經放大，打滑開關HQZS-001SPT/D工作原理盤隨膠帶運行而旋轉時，傳感器的磁感應信號輸入到控制電路中去，經放大、整形后進行計數。其計數值與預置數比較，判斷膠帶機的帶速，即：正常速度、打滑或超速等。同時，執行電路輸出相應的開關信號。當觸輪隨膠帶機運行而旋轉時帶動機內的脈沖盤，在脈沖盤旋轉時引起的磁感應信號的變化輸入到速度傳感器的控制電路中，經電路放大、比較、整形后進行計數。其計數值與預置數比較，判斷膠帶的帶速，同時執行電路輸出相應的開關信號。既：在達到低于打滑速度時執行電路輸出相應的開關信號，使主機停機。，然后進行計數。其計數值與預置數比較，判斷膠帶的帶速，即：正常速度、打滑或超速等等。同時，執行電路輸出相應的開關信號。
產品特點
本機由觸輪、脈沖盤、電子脈沖開關、殼體等組成，觸輪采用鑄鋁制造，表面銑槽有耐磨打滑作用，殼體采用鋁鑄造，聯接處配有密封圈，即使本機減輕重量與較好防水性能
本機內開關采用常閉型，打滑開關HQZS-001SPT/D工作原理盤隨膠帶運行而旋轉時，傳感器的磁感應信號輸入到控制電路中去，經放大、整形后進行計數。其計數值與預置數比較，判斷膠帶機的帶速，即：正常速度、打滑或超速等。同時，執行電路輸出相應的開關信號。當觸輪隨膠帶機運行而旋轉時帶動機內的脈沖盤，在脈沖盤旋轉時引起的磁感應信號的變化輸入到速度傳感器的控制電路中，經電路放大、比較、整形后進行計數。其計數值與預置數比較，判斷膠帶的帶速，同時執行電路輸出相應的開關信號。既：在達到低于打滑速度時執行電路輸出相應的開關信號，使主機停機。，若帶速低于正常速度80即可跳閘或停機
技術規格
環境溫度：-30℃～60℃
觸點容量：AC220V / 500mA
測速范圍：１～999r/min
開關形式：常閉型(或常開型)
防護等級：IP65
可 靠 性：50 萬次
速度開關（打滑開關）調速說明
拆開后蓋,找到接近開關，接近開關后面里有一個指示燈（在出線的旁邊），指示燈旁邊有個小旋鈕;連接速度開關到皮帶機上，設定皮帶機上的運行速度，設定參數以每秒走多少米（例：1.25米/秒 ），運行皮帶。當 指示燈亮?xí)r，表明皮帶速度 > 速度開關 的調整值，調整小旋鈕往順?lè)较蛘{(diào)整 → ，直到紅色指示燈滅； 反之，當 指示燈不亮?xí)r，表明皮帶速度＜ 速度開關的調整值，調速小旋鈕往逆方向調整 ← 直到指示燈亮。一般速度開關低于皮帶開關的70-80停機工作。例如，皮帶以每秒1.25每秒走速，我們得把皮帶調到80，1.25*0.8=1米運行速度，現在在開始調我們的速度開關旋鈕，打滑開關控測指示器：當速度范圍在設定范圍內時，繼電器輸出，led發亮有助與檢測傳感器或檢查連接故障。由點亮變熄滅的位置，在順時針?lè)较蛐D(zhuǎn)電位器1圖（打滑率）即可。此電位器位置為脈沖信號設置值，當天關采集到脈沖信號值低于該設置值后，打滑開關輸出開關信號報警。可根據實際使用要求增加打滑率圈數以達到檢測重度打滑狀誠。，產品名稱：打滑檢測器，打滑開關，皮帶機專用打滑開關，輸送帶速度檢測器可用于DH02E-1-WW輸送皮帶運行速度的監測，當被監測的運輸皮帶的運行速度低于預先設定值時，它能發出報警或停機信號，可有效地避免事故的發生和擴大。打滑開關可應用于冶金、煤炭、礦山、水泥、電力、糧食等行業的皮帶運輸機中，是物料輸送系統中實現自動控制所不可缺少的監控裝置。，以燈亮和滅為信號。調好就OK了，
