品牌 自營品牌 電動機功率 35KW
外形尺寸 100mm 重量 5kg
應用領域 化學品檢測,石油/化工,地礦,能源,電子/電氣/通訊/半導體
速度檢測儀ZGDH-SJJ（CDH-SJ速度監控儀）
H-SJ型綜合速度可用于帶式輸送機運行速度的實時檢測，也可對旋轉設備軸轉速進行檢測，應用了微電腦控制技術使檢測度提高。采用觸摸鍵盤使系統設置方便靈活，獨特的電路設計確保工作更穩定，非接觸欠速（打滑）開關是一種經濟、可靠性強、對軸轉速及其它旋轉裝置簡單通用的監測裝置。當監測到當前轉速信號低于或高于正常轉速范圍開關輸出一組開關信號，以供報警或停機。外殼采用防水防塵設計可直接安裝在惡劣環境中使用。非接觸接近探測器，壽命長、維護費用低，兩螺栓固定，確保安裝簡單，一體化結構，集中的控制裝置，設定或故障檢修簡單，無運動部件、無磨損、安全壽命長。，大大提高現場控制系統的自動化程度。
【詳細說明】
速度檢測儀ZGDH-SJJ
速度檢測儀ZGDH-SJJ(CDH-SJ速度監控儀)
H-SJ型綜合速度可用于帶式輸送機運行速度的實時檢測，也可對旋轉設備軸轉速進行檢測，應用了微電腦控制技術使檢測度提高。采用觸摸鍵盤使系統設置方便靈活，獨特的電路設計確保工作更穩定，大大提高現場控制系統的自動化程度。
速度檢測儀ZGH-SJJ(CH-SJ速度監控儀)產品概述：
DH-SJ型綜合速度可用于帶式輸送機運行速度的實時檢測，也可對旋轉設備軸轉速進行檢測，應用了微電腦控制技術使檢測度提高。采用觸摸鍵盤使系統設置方便靈活，獨特的電路設計確保工作更穩定，大大提高現場控制系統的自動化程度。
1、速度傳感器采用防水設計，鑄鐵式觸輪壽命更長；
2、控制箱采用高亮度LE數碼管顯示，打滑檢測器安裝使用與接線安裝時，可按下述要求并滿足現場使用條件安裝在帶式運輸機上膠帶的下面，安裝后應保證膠帶有料情況下使打滑檢測器與膠帶面平行，同時膠帶無料運轉時檢測器觸輪與膠帶面應可靠接觸，且安裝位置保證在振動最小和膠帶抖動最小的地方。打滑開關當采用檢測器輸出軸和從動滾筒軸連接檢測膠帶實際帶速的方法時，可按安裝示意圖并選用柔性連軸器以保證產品工作正常。打滑開關使用時只要將產品按安裝示意圖安裝在相應的位置上即可，我廠提供的產品均是按用戶訂貨時提出的要求生產制造的。打滑開關由于理論上的帶速和實際膠帶運行速度有差異，用戶屆時可按我廠提供調整辦法適當?shù)恼{整以切實適合正常工作狀態。比較、整形后進行計數。其計數值與預置數比較，判斷膠帶的帶速，同時執行電路輸出相應的開關信號。既：在達到低于打滑速度時執行電路輸出相應的開關信號，使主機停機。，獨特的速度狀態顯示功能；
3、可設置5個速度狀態，控制5組開關信號；
4、5個速度狀態分別用不同的字符顯示方式，更直觀； 速度范圍可任意設置，打滑檢測器安裝使用與接線安裝時，可按下述要求并滿足現場使用條件安裝在帶式運輸機上膠帶的下面，安裝后應保證膠帶有料情況下使打滑檢測器與膠帶面平行，同時膠帶無料運轉時檢測器觸輪與膠帶面應可靠接觸，且安裝位置保證在振動最小和膠帶抖動最小的地方。打滑開關當采用檢測器輸出軸和從動滾筒軸連接檢測膠帶實際帶速的方法時，可按安裝示意圖并選用柔性連軸器以保證產品工作正常。打滑開關使用時只要將產品按安裝示意圖安裝在相應的位置上即可，我廠提供的產品均是按用戶訂貨時提出的要求生產制造的。打滑開關由于理論上的帶速和實際膠帶運行速度有差異，用戶屆時可按我廠提供調整辦法適當?shù)恼{整以切實適合正常工作狀態。比較、整形后進行計數。其計數值與預置數比較，判斷膠帶的帶速，同時執行電路輸出相應的開關信號。既：在達到低于打滑速度時執行電路輸出相應的開關信號，使主機停機。，
速度范圍任意組合任意重疊；
5、采用觸摸按鍵進行參數設置，靈活方便；
6、采用寬電壓設計更適合復雜環境需求。
(CDH-SJ速度監控儀)系統說明
當系統啟動時，系統顯示&lquo;10"，表示進入開機延時狀態，此時正常狀態觸點閉合，當開機延時時間結束后，系統將根據速度傳感器所采集到的速度值顯示。并按設置值進行狀態觸點輸出，為了避免速度瞬間變化引起的誤差系統引入延時時間設置，在狀態觸點輸出前滿足當前速度值在該狀態范圍中的持續時間（延時時間），在兩種狀態邊緣切換的系統將只輸出速度范圍較大的狀態觸點。
系統中的各種狀態以字符形式直接顯示在屏幕上，方便直觀。
H---表示正常狀態 E---表示打滑Ⅰ狀態 F---表示打滑Ⅱ狀態
L---表示打滑Ⅲ狀態 P---表示停機狀態 C---多個狀態同時輸出
顯示方式為&lquo;H2.00"，第1位表示狀態，后3位表示速度值，速度單位為&lquo;米/秒"。
環境溫度
-20℃～+60℃
相對濕度
不大于85
工作電壓
AC 180~265V 50Hz
整機功耗
＜15W
檢測范圍
0.1～9.99米/秒
觸點容量
常開+常閉 5組
開機延時
10秒
輸出延時
0~100秒
相對速度
≤85
可 靠 性
＞106
防護等級
控制箱 IP66 傳感器IP67
參考重量
7.5KG
安裝使用：ZGDH-SJ速度檢測儀(JCDH-SJ速度監控儀)
本機專用測速傳感器活動支架直接焊在輸送機橫梁處，打滑開關HQZS-001SPT/D工作原理盤隨膠帶運行而旋轉時，傳感器的磁感應信號輸入到控制電路中去，經放大、整形后進行計數。其計數值與預置數比較，判斷膠帶機的帶速，即：正常速度、打滑或超速等。同時，執行電路輸出相應的開關信號。當觸輪隨膠帶機運行而旋轉時帶動機內的脈沖盤，在脈沖盤旋轉時引起的磁感應信號的變化輸入到速度傳感器的控制電路中，經電路放大、比較、整形后進行計數。其計數值與預置數比較，判斷膠帶的帶速，同時執行電路輸出相應的開關信號。既：在達到低于打滑速度時執行電路輸出相應的開關信號，使主機停機。，使觸輪運行方向與膠帶平行，接觸良好。控制箱安裝帶式輸送機現場附近的墻壁上，并應防止振動。
1）須定期清除積塵，檢驗開頭工作狀態；
2）氣溫較低時，應在旋轉部位滴些潤滑油；
3）出現故障應我公司或請人員維修。
(CDH-SJ速度監控儀)

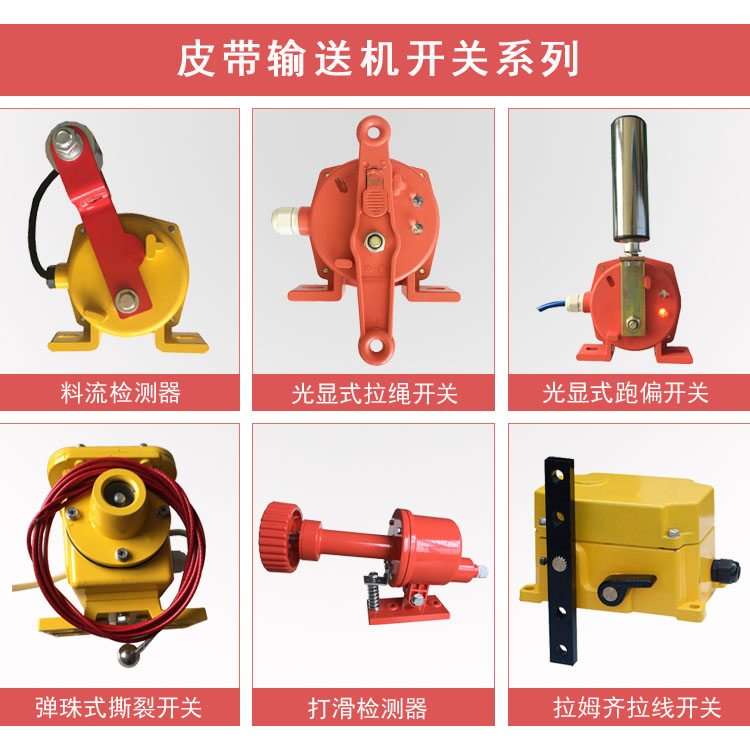

HFKLT2-I,HFKLT2-II雙向拉繩開關
KLT2-1,KLT2-2雙向平衡拉繩開關
HFKPT1-12-30,KPT1-12-30兩級跑偏開關
HFKPT1-10-45,KPT1-10-45兩級跑偏開關
HFKPT1-20-35,KPT1-20-35兩級跑偏開關
DH-I打滑開關,DH-II打滑開關,DH-III打滑
60-23P非接觸式打滑速度(欠速開關)
