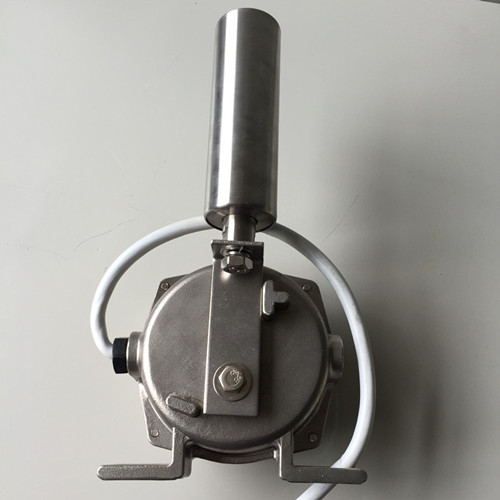

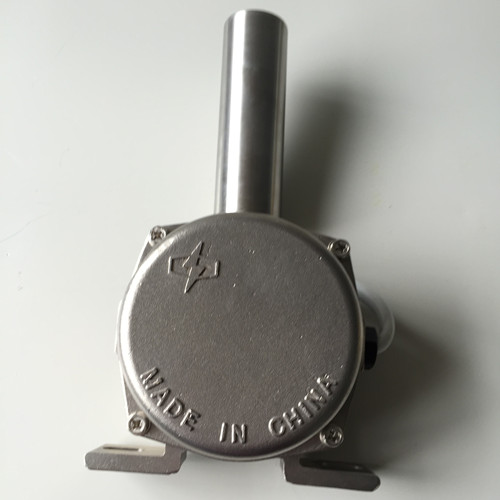

產品名稱:不銹鋼跑偏開關DBPP-02GKH-10-30
產品型號:DBPP-02GKH-10-30
所屬類別:兩級跑偏開關 > 不銹鋼跑偏開關
不銹鋼跑偏開關DBPP-02GKH-10-30生產廠家
供應鋁鋅壓鑄跑偏開關,不銹鋼跑偏開關,耐腐蝕跑偏開關,材質多種,質量保證,歡迎來電咨詢。
兩級跑偏開關又稱防偏開關。用于檢測帶式輸送機運行中的跑偏現象,按皮帶實際跑偏量輸出警示或停機信號,可有效的防止由皮帶跑偏而產生的事故。
跑偏開關具有兩級動作功能。一級動作用于警示,二級動作用于自動停機。膠帶機在運行中,跑偏開關(Belt Sway Switches)又稱防偏開關。兩級跑偏開關用于檢測帶式輸送機運行中的跑偏現象,按皮帶實際跑偏量輸出報警或停機信號,可有效的防止由皮帶跑偏而產生的事故。 跑偏開關起帶式輸送現場的保護作用,因此必須達到指定的IP防護等級。 兩級跑偏開關分兩個位置檢測輸送機皮帶的跑偏程度和扭曲程度。根據皮帶的跑偏程度和扭曲程度,實現自動報警和停機,避免昂貴的輸送皮帶受損壞及因皮帶扭曲造成的物料散落等事故。此開關安裝方便,運行可靠,是帶式輸送機必備的保護裝置之一。,當膠帶跑偏且與本開關立輥接觸時,立輥自轉,若跑偏量繼續加大,則擠壓立輥發生偏移。
當立輥偏轉角度超過12°時,一級開關動作,輸出(警示信號)。當立輥偏轉角度超過30°時,二級開關動作,本系列跑偏開關具有兩級動作功能。一級動作用于報警,二級動作用于自動停機。膠帶機在運行中,當膠帶跑偏且與本開關立輥接觸時,立輥自轉,若跑偏量繼續加大,則擠壓立輥發生偏移。 當立輥偏轉角度超過12°時,一級開關動作,輸出(報警信號)。 當立輥偏轉角度超過30°時,二級開關動作,輸出(停機信號)。 一級開關信號用于報警,如果將此信號與跑調整裝置相接,即可實現不停機狀態下的跑偏自動調整。 二級開關信號用于停機,將此信號接至控制線路中,即可實現重度跑偏狀態下的自動停機。 當故障排除后,膠帶離開立輥正常運轉時,立輥可自動復位。 兩級跑偏開關為了適應戶外條件下長期使用,本產品均采用整體密封,內部金屬零件進行鍍鋅純化處理,外部零件除殼體外均做多層光亮鍍鉻,殼體為鑄鋁制造,表面采用靜電噴涂技術處理,適宜在惡劣環境下使用。 兩級跑偏開關采用鋁合金精密壓鑄殼體、強度高、重量輕; 外殼防護等級達IP65, 密封性好,防水、防塵,可在惡劣環境中長期工作; 觸點容量大、動作靈敏、可靠,輸出(停機信號)。
參數:電壓:220V/380V/480V,
電流可選:2A、3A、4A、5A、6A、7A、8A、9A、10A.15A
一級開關信號用于警示,如果將此信號與跑調整裝置相接,即可實現不停機狀態下的跑偏自動調整。
二級開關信號用于停機,將此信號接至控制線路中,即可實現重度跑偏狀態下的自動停機。
當故障排除后,膠帶離開立輥正常運轉時,立輥可自動復位。
為了適應戶外條件下長期使用,本產品均采用整體密封,內部金屬零件進行鍍鋅純化處理,外部零件除殼體外均做多層光亮鍍鉻,殼體為鑄鋁/不銹鋼制造,表面采用靜電噴涂技術處理,適宜在惡劣環境下使用。
不銹鋼跑偏開關DBPP-02GKH-10-30
工作原理
兩級跑偏開關安裝在皮帶輸送機兩側、距離皮帶機首尾端部1~3m的地方。當皮帶跑偏時,皮帶邊緣壓向檔輪,迫使檔輪偏轉,使限位開關動作。為減少檔輪與皮帶的摩擦,檔輪的本體是由軸承制作的。
當發生輕微跑偏事故時(12°),兩級跑偏開關的di一組觸點動作,發出事故預告信號。
當發生嚴重跑偏事故時(30°),兩級跑偏開關的di二組觸點動作,可使輸送機自動停車。
安裝說明
1、兩級跑偏開關底座兩邊各有Ф12mm孔,在皮帶機旁角鐵架鉆Ф12mm孔,用M10×30mm螺絲緊固跑偏開關。
2、安裝跑偏開關應選擇輸送裝置易出現跑偏的位置處安裝,參考應用單位工藝要求,同時要考慮皮帶與擋輪的有效間距和推力,建議皮帶與檔輪間的安裝距離為120-160mm。
3、安裝距離:建議每50米安裝一對跑偏開關。
4、跑偏開關出廠時配有長度0.5米四芯橡套電纜,芯線上配有1、2、3、4線號,其中1、2為常開接點是一級報警信號,3、4為常閉接點是二級停機信號。
不銹鋼跑偏開關DBPP-02GKH-10-30
