縱向撕裂開關EN50撕裂保護裝置
產品簡介
產品名稱: 縱向撕裂開關EN50 產品型號:EN50 所屬類別:撕裂開關 > 縱向撕裂開關 發布時間:2019-09-06 已獲點擊:48 詳細說明 縱向撕裂開關EN50 一、縱向撕裂檢測裝置EN50用于檢測各種
訂購熱線:0537-2839666
產品介紹

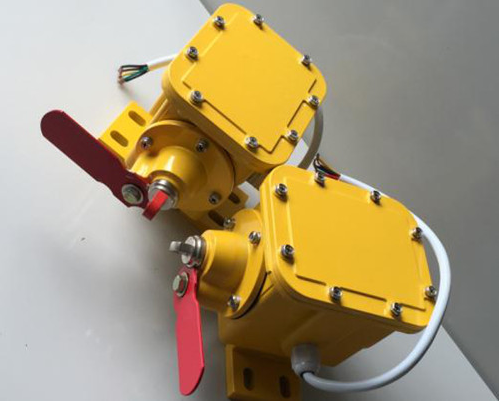

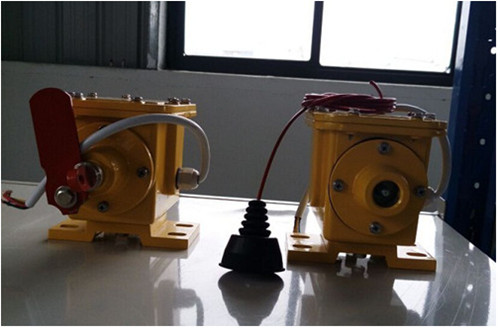

縱向撕裂開關EN50

產品名稱:縱向撕裂開關EN50

產品型號:EN50

所屬類別:撕裂開關 > 縱向撕裂開關

發布時間:2019-09-06

已獲點擊:48

詳細說明

縱向撕裂開關EN50

一、縱向撕裂檢測裝置EN50用于檢測各種規格型號的帶式輸送機膠帶縱向撕裂(惡性事故),當膠帶發生縱向撕裂時能及時發出停機信號以防止撕裂事故擴大化,給用戶造成嚴重?fù)p失。停機信號、線路監控、故障自檢、聯網通信等。 產品適用于電力、煤礦、建材、碼頭、冶金等行業,專門從事散料輸送的各種帶式輸送機。


二、技術參數

1.無腐蝕金屬或破壞絕緣的氣體環境中

2.環境溫度 -20℃~60℃

3.相對濕度 ≤95%

4.動作力 70~110N

5.防護等級 IP65

6.輸出接點 兩常開兩常閉兩組接點

7.接點容量 AC380V 3A

8.絕緣電阻 100MΩ

三.結構與原理  縱向撕裂檢測裝置,B=800,EN50,30°

本機采用攔索方式檢測,傳感器為與膠帶平行放置的鋼絲繩,撕裂開關技術特點: 1. 撕裂開關采用獨特皮帶上托棍異常受力分析原理,開發了專用傳感器進行托棍組異常受力的實時檢測,是一項縱裂發生之前的事前檢測技術; 2. 調整方便,使用操作簡單,適用各種皮帶運輸機工況條件; 3. 可靠性好、結構緊湊、安裝簡捷、維護費用低; 4. 撕裂開關具有兩級動作設定無源觸點輸出(常開或常閉AC220V/1A)。,繩索兩端為兩組開關體,縱向撕裂保護開關安裝在落料槽下部,縱向撕裂保護開關工作原理: FSZL-K型撕裂開關安裝在帶式輸送機頭部,上行皮帶下面,當有尖銳異物穿透皮帶觸碰撕裂開關攔索或物料散落到撕裂開關繩索時撕裂開關動作,輸出信號,供給控制室,使膠帶機停止防止事故擴大。縱向撕裂保護開關安裝在落料槽下部,上行膠帶的下面。落料時,當有尖銳物體穿透膠帶后,擠壓感知體(鋼絲繩)鋼絲繩受力后拉動啟動微動開關,輸出停機信號。故障排除后,自動復位,輸送機可重新起動。,上行膠帶的下面。運行時,當有尖銳物料穿透膠帶后,擠壓感知體—鋼絲繩,鋼絲繩受力后拉動兩端開關體內的滑塊,使其移位而啟動微動開關,輸出停機信號。故障排除后,將滑塊放回原位,輸送機可重新啟動。

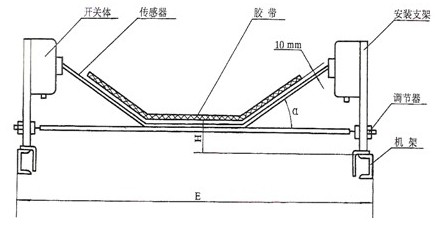

圖一結構與安裝示意圖

四.安裝與接線

1.將安裝支架焊在機架上,開關體固定在支架上;

2.保持鋼絲繩與膠帶距離為10mm;

3.調節器可用來控制鋼絲繩受力大小,調整后應使動作力滿足技術要求,工作原理 由感知箱和控制箱兩大部分組成,感知器是縱向撕裂的檢測元件,當運行中膠帶撕裂時,感知器能可靠地檢測出來,并輸出一個開關量,控制箱接到感知器發出的信號,控制繼電器動作,輸出一個開關量給控制室實現自動緊急停機,同時面板告警指示閃爍,控制電路自鎖,為使控制線路恢復常態,可按動面板上的復位安鈕。此外面板上還裝有自校按鈕,當按下此鈕時,可模擬撕裂故障,檢驗控制系統的工作。 使用條件 1. 海拔高度低于2000m 2. 環境溫度:-35℃&mash;+60℃ 3. 相對濕度:不大于95 4. 防護等級:IP65 5. 供電電源:電控箱AC220V 50Hz 6. 輸出接點數量:一組轉換觸點 7. 輸出接點容量:AC220V 8. 絕緣電阻:≤20MΩ 9. 絕緣電壓:AC1000V試驗1分鐘 10. 可靠性:1000000次,撕裂開關、縱向撕裂保護裝置、皮帶防縱向撕裂裝置應用領域:在冶金、礦山、港口等行業散狀物料運輸中,有大量的皮帶運輸機。煤炭、礦石、燒結礦、球團礦、塊礦等散狀物料,在開采、生產加工處理、運輸?shù)冗^程中,有時不可避免會有大塊異物的混入。這些混入物料中的大塊堅硬異物卡在受料漏斗中,隨著皮帶向前運動和上方物料的不斷進入,時常會使運輸皮帶發生縱向撕裂,甚至將運輸皮帶全部剖開,造成設備嚴重?fù)p壞,生產長時間停止,經濟損失重大。安裝XT-FSL運輸皮帶防縱向撕裂裝置,不僅可以在運輸皮帶發生縱向撕裂時及時檢測發現,使運輸皮帶停止運行,避免運輸皮帶縱向撕裂事故的擴大。撕裂保護裝置還可以在運輸皮帶尚未發生縱向撕裂,有縱向撕裂預兆時及時檢測發現,使運輸皮帶停止運行,避免運輸皮帶縱向撕裂事故的發生。,并將調整螺母鎖緊。

4.接線:打開上蓋,按圖二標識接線,接線后蓋好上蓋。注意上蓋和接線口的密封。




五.定貨須知

定貨時應提供帶寬及槽角。

縱向撕裂開關EN50 B=800 30°

打滑開關YKDH-III

綜合速度檢測器 控制箱DH-X

打滑開關DH-IIII-S 帶數控

溜槽堵塞檢測器 溜槽開關 堵塞開關DS-I YKDS-I 方形

縱向撕裂檢測器 球頭式 縱向撕裂開關 SL-II YKSL-II

縱向撕裂檢測器 手柄式 縱向撕裂開關 SL-I YKSL-I

料流檢測器 YKLL-I 料流開關

磁性開關PMSAA-JNSK01

傳感器開關TYPE:F6-D20C1

磁性傳感F6-D20C1 10-30VDC
