撕裂開關

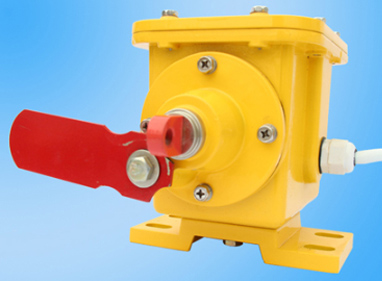

撕裂開關GHSL-A|GHSL-B皮帶機防撕裂開關|皮帶撕裂保護裝置
產品簡介
撕裂開關GHSL-A、GHSL-B 一、概述 GHSL系列縱向撕裂檢測器用于各種規格的帶式輸送機膠帶發生縱向撕裂檢測器的檢測與保護、防止由撕裂或嚴重劃傷造成的重?fù)p失。 本系列檢測器可連續監
訂購熱線：0537-2839666
產品介紹
撕裂開關GHSL-A、GHSL-B
一、概述
GHSL系列縱向撕裂檢測器用于各種規格的帶式輸送機膠帶發生縱向撕裂檢測器的檢測與保護、防止由撕裂或嚴重劃傷造成的重?fù)p失。
本系列檢測器可連續監測膠帶的運行，當故障信號出現時，可及時發出警告或停機信號。
二、型號含義
GH SL- 口 口
GH-單位代號
SL-產品代號
口-膠帶寬度
口-感知器序號
三、技術參數
1、使用環境條件
a、環境溫度 -25℃+50℃
b、相對濕度 不大于90%
2、主要參數見下表
工作電壓 整機功耗 輸出電阻 觸點數量 觸點容量 介電性能 延時時間 重量
常開 常閉
AC 200V 50HZ <15W <3kΩ 1 1 AC 380V 3A 工頻2000Vlmin 0～10s 10(控制箱)
四、結構特點
該系列檢測器由控制箱和感知器構成。感知器為兩種型式：
1、-I型和A-II型
2、B-口-I型和B-口-II型 注：方框內為膠帶寬度。
3、感知器的開關采用導電像膠制成，耐腐蝕、防斷裂、性能穩定。
4、膠體采取密封措施，防護等級較高。
五、工作原理
當運行中的膠帶發生撕裂等故障時，感知器能可靠地檢測出來，并輸出一個開關量，用于告警或停電。
控制箱內采用典型的繼電器控制線路，若感知器動作發出信號，則控制繼電器動作，輸出開關量給控制室，用于緊急停機。機箱面板上告警燈亮。控制電路并自鎖。按下復位按鈕開關，控制線路恢復檢測狀態。
此外，本機還沒有自檢按鈕，安裝方法編輯
聲光報警器由探測器與報警控制主機構成，廣泛應用于石油、燃?xì)狻⒒ぁ⒂蛶斓却嬖谟卸練怏w的石油化工行業，用以檢測室內外危險場所的泄漏情況，是保證生產和人身安全的重要儀器。當被測場所存在有毒氣體時，探測器將氣信號轉換成電壓信號或電流信號傳送到報警儀表，儀器顯示出有毒氣體爆炸下限的百分比濃度值。當有毒氣體濃度超過報警設定值時發生聲光報警信號提示，值班人員及時采取安全措施，避免燃爆事故發生。，可模擬故障信號，用于檢測控制電路的工作。
六、安裝方法
1、A-I型感知器的安裝
在溜槽出料口處開一尺寸為600*300(mm)的長方口，將活動門安裝在長方口部。同時應在活動門底部焊兩個拉簧桿，在溜槽兩側壁固定兩個拉簧，使其掛在拉簧桿上。用戶再自制安裝支架感知器固定在安裝支架上，聲光報警器（又叫聲光警號）是一種用在危險場所，通過聲音和各種光來向人們發出示警信號的一種報警信號裝置。防爆聲光報警器適用于安裝在含有ⅡC級T6溫度組別的爆炸性氣體環境場所，還可使用于石油、化工等行業具有防爆要求的1區及2區防爆場所，也可以露天、室外使用。，其位置應保證感知器受力部位距活動門的筋板為5～10mm,高度為兩筋的中間位置。
2、A-II型感知器的安裝
在溜槽出料口處開一尺寸為600＊300mm的長方口，將感知器的箱體焊在長方口處。如果斜形溜槽，可先做兩塊側板，焊在兩側壁上，安裝方法編輯
聲光報警器由探測器與報警控制主機構成，廣泛應用于石油、燃?xì)狻⒒ぁ⒂蛶斓却嬖谟卸練怏w的石油化工行業，用以檢測室內外危險場所的泄漏情況，是保證生產和人身安全的重要儀器。當被測場所存在有毒氣體時，探測器將氣信號轉換成電壓信號或電流信號傳送到報警儀表，儀器顯示出有毒氣體爆炸下限的百分比濃度值。當有毒氣體濃度超過報警設定值時發生聲光報警信號提示，值班人員及時采取安全措施，避免燃爆事故發生。，然后將箱體焊在側板上。
3、B-I感知器的安裝
自制安裝支架(每根感知器配一對),與感知器連接后，固定在導料槽處上膠帶下部，每組托輥前安裝一根，感知器距托輥5～10mm,并保證在膠帶有載時感知器距膠帶底面為5～10mm。
