轉速傳感器XS12JK-3P/Y
轉速傳感器XS12JK-3P/Y,測量精度高,抗干擾能力強,外形尺寸,接線方式由用戶自行選定,該產品廣泛用于建材,機械,鋼鐵等行業。
轉速傳感器XS12JK-3P/Y采用了的新型工藝和特殊材料,傳感器靈敏度大大提高,該傳感器可與SZC 系列智能轉速表配套。

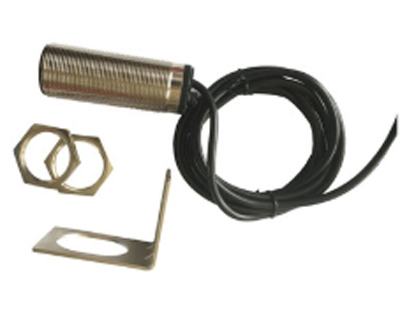

外殼為M16×1 不銹鋼管,前端為φ3.5 純鐵,內裝線圈等并由環氧樹脂封裝。 傳感器引出線采用X12K4P 航空插頭座,其插座部份經車圓后與不銹鋼螺紋管封裝,并將四個接線端接,因此插頭引出線可接至任意相鄰二端。
參數:線圈電阻:380Ω左右
輸出電壓:(測量條件:發訊齒輪60 齒,發訊齒輪材料A3 鋼,模數2,傳感器端面距齒頂小于1mm),由于安裝條件、材質等影響下列表格僅作參考。轉速 : rpm10 20 50 100 200 500 1000 2000 5000
輸出電壓(值)≥ 50mv 100mv 250mv 500mv 1v 2.5v 5v 8v 10v輸出電壓波形:漸開線齒輪&mash;&mash;近似正弦波,若齒輪略有偏芯則為調幅正弦波;孔板、方齒等&mash;&mash;正負脈沖。
齒輪材料
齒輪因采用導磁率強的金屬材料
齒形
成漸開線齒形是zui適合的齒形。用大模數的齒輪或用的齒形將會(huì )產生巨大的波形畸變,這將會(huì )妨礙精確測量。安裝時要注意磁極的應處在齒輪的位置上。
技術參數
1、輸出波形:近似正弦波(≥50r/min時)
2、輸出信號幅值:50r/min時≥300mV
傳感器鐵芯和被測齒輪齒頂間隙 &elta;=0.5mm
被測齒輪模數 m = 2
齒輪 Z = 60
材料 進口電工鋼
信號幅值大小,安裝方法編輯
聲光報警器由探測器與報警控制主機構成,廣泛應用于石油、燃氣、化工、油庫等存在有毒氣體的石油化工行業,用以檢測室內外危險場所的泄漏情況,是保證生產和人身安全的重要儀器。當被測場所存在有毒氣體時,探測器將氣信號轉換成電壓信號或電流信號傳送到報警儀表,儀器顯示出有毒氣體爆炸下限的百分比濃度值。當有毒氣體濃度超過報警設定值時發生聲光報警信號提示,值班人員及時采取安全措施,避免燃爆事故發生。,與轉速成正比,與鐵芯和齒頂間隙的大小成反比。
3、測量范圍:50~5000Hz
4、使用時間:連續使用
5、工作環境:溫度 -20~+60?C
6、輸出形式:導線
7、外形尺寸:外徑M16×1 總長120mm(總長可根據用戶定制)
8、重量:約100g(不計輸出導線)
使用事項;
1、安裝時傳感器M16×1螺紋不得損傷起毛,六角螺母并緊后,不得松動。
2、安裝時傳感器鐵芯和被測齒輪齒頂間隙0.5mm,并希望能盡量減少間隙,以提高輸出信號幅值。我公司生產的60-12X測速傳感器速度傳感器,60-23P非接觸欠速開關、失速開關、低速開關,BIM-G18-Y1-S926皮帶機9m速度檢測傳感器,CRN-02磁阻傳感器 齒輪速度傳感器,BIM-G18-Y1-S926皮帶機9m速度檢測傳感器,CPAIII-12斷鏈保護器 鏈條保護器,非編碼型可以和國內外任何廠家的火災報警控制器配套使用。當生產現場發生事故或火災等緊急情況時,火災報警控制器送來的控制信號啟動聲光報警電路,發出聲和光報警信號,完成報警目的。也可同手動報警按鈕配合使用,達到簡單的聲、光報警目的。
設置安裝要求
1、每個防火分區的安全出口處應設置火災聲光警報器,其位置宜設在各樓層走道靠近樓梯出口處。
2、具有多個報警區域的保護對象,宜選用帶有語音提示的火災聲警報器,語音應同步。
3、同一建筑中設置多個火災聲警報器時, 應能同時啟動和停止所有火災聲警報器工作。,CS-1-M16轉速傳感器,CS-2-M16 ,CS-3-M16磁電轉速傳感器,CS202F磁電式速度傳感器,EBSP-70速度開關,ESRB-100電子速度傳感器,F2-NB12R速度傳感器防爆型IP65,GCS6-SC速度傳感器,GRB-1270型速度傳感器,GSC10礦用本安型速度傳感器,GSG10(A)-礦用本安型旋轉速度傳感器,GSH900位置旋轉速度傳感器為防爆澆封型,HCH-M16-C43T-HL-JG速度傳感器,FYH-02欠速開關、失速開關、速度,GRB-1270型速度傳感器,GSC200智能速度傳感器,GTS211B-N-16G,GTS211B-N-16-速度傳感器,PS05-NP速度傳感器、齒輪傳感器,PL60打滑傳感器欠速開關,QZY1微電腦超速開關QZY1-0.19.9,QZY1-199,SK-F-K7速度傳感器,SL-I零速開關 斷鏈保護裝置,SS-SY速度檢測儀 打滑開關,SZMB-9磁電轉速傳感器,TKHE-防水防油轉速傳感器,VA15-III欠速開關,防爆速度傳感器CSA71M-3010PK,防水0296-200FR1B工業速度傳感器,高速型XSAV12801防爆速度開關,戶外欠速開關HQZS-001SPT,膠帶速度SYLH-III-AC220V3A1ms,零速開關XZ2-A 速度開關AC220V,耐高溫I521A-IA3010-ZPKG速度傳感器,速度傳感器HQS-1628TGSC,速度傳感器SJ30M-A10KA,速度檢測儀HQ-F80S-JL防爆型,速度開關XSAV12801,XSAV12373(高速型),旋轉探測儀XSA-V12373,轉速監控儀MK21-122EX0-R,轉速傳感器等各種規格型號的打滑速度開關,產品規格齊全,價格合理,歡迎選購!銷售熱線15163766288,13105476669
產品質量承諾:
1、產品的制造和檢測均有質量記錄和檢測資料。
2、對產品性能的檢測,我們誠請用戶親臨對產品進行全過程、全性能檢查,待產品被確認合格后再裝箱發貨。
卓信電氣選型網站:http://www.thetowers320.com
產品價格承諾:
1、為了保證產品的高可靠性和先進性,山東卓信生產的產品選材均選用高端原材料生產。
2、在同等競爭條件下,我公司在不以降低產品技術性能、更改產品部件為代價的基礎上,非編碼型可以和國內外任何廠家的火災報警控制器配套使用。當生產現場發生事故或火災等緊急情況時,火災報警控制器送來的控制信號啟動聲光報警電路,發出聲和光報警信號,完成報警目的。也可同手動報警按鈕配合使用,達到簡單的聲、光報警目的。
設置安裝要求
1、每個防火分區的安全出口處應設置火災聲光警報器,其位置宜設在各樓層走道靠近樓梯出口處。
2、具有多個報警區域的保護對象,宜選用帶有語音提示的火災聲警報器,語音應同步。
3、同一建筑中設置多個火災聲警報器時, 應能同時啟動和停止所有火災聲警報器工作。,真誠以合理優惠的價格提供給貴方。
產品交貨期:一般常規格產品,款到發貨,聲光報警器(又叫聲光警號)是一種用在危險場所,通過聲音和各種光來向人們發出示警信號的一種報警信號裝置。防爆聲光報警器適用于安裝在含有ⅡC級T6溫度組別的爆炸性氣體環境場所,還可使用于石油、化工等行業具有防爆要求的1區及2區防爆場所,也可以露天、室外使用。,特殊產品需定制,按用戶來樣或圖片參數要求定制,若有特殊要求,需提前完工的,我公司可特別組織生產、安裝,力爭滿足用戶需求。
產品售后承諾:產品售出,后續會(huì )為客戶提供優質的售后服務保障,出現任何問題可以與我公司售后聯系!
